快速创建包围盒工具 UE4

1 使用：快速创建

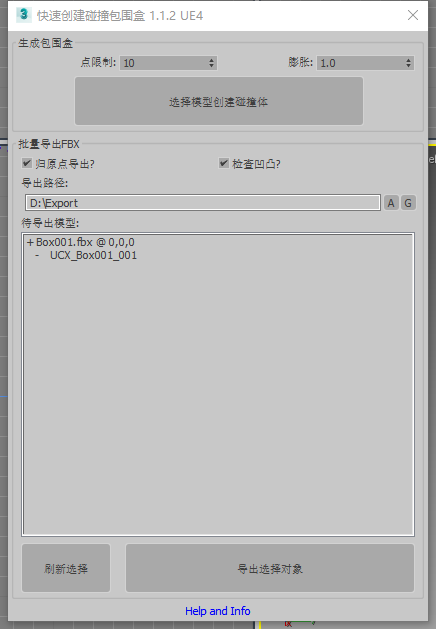

1. 选择你的模型，然后点击 《 选择模型创建碰撞体》 按钮即可创建

   • 点限制：生成的包围盒点数，点数不要太多。
   • 膨胀系数： 给大点才有效果。

注意

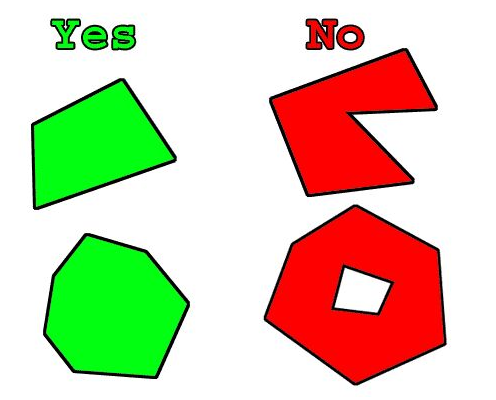

你的包围盒必须是凸类型的，当然了UE4很聪明，如果导入的包围盒有部分面不符合凸类模型定义，导入UE4后也能自动优化掉，怎么定义模型的凹凸类，如下：

---

2 导出：模型和包围盒配套导出FBX资源到 UE4引擎

选择你的原模型，不用选择包围盒，点击刷新选择按钮，自动搜索场景中配套的包围盒模型。

• 归原点导出 ：每个配套的模型和包围盒 位移旋转为零
• A按钮 ： 选择保存FBX文件夹
• G按钮 ： 设置为当前MAX文件路径
• 导出选择对象 ： 每个配套的模型导出一份FBX资源

参考：

• FBX Static Mesh Pipeline (opens new window)

---

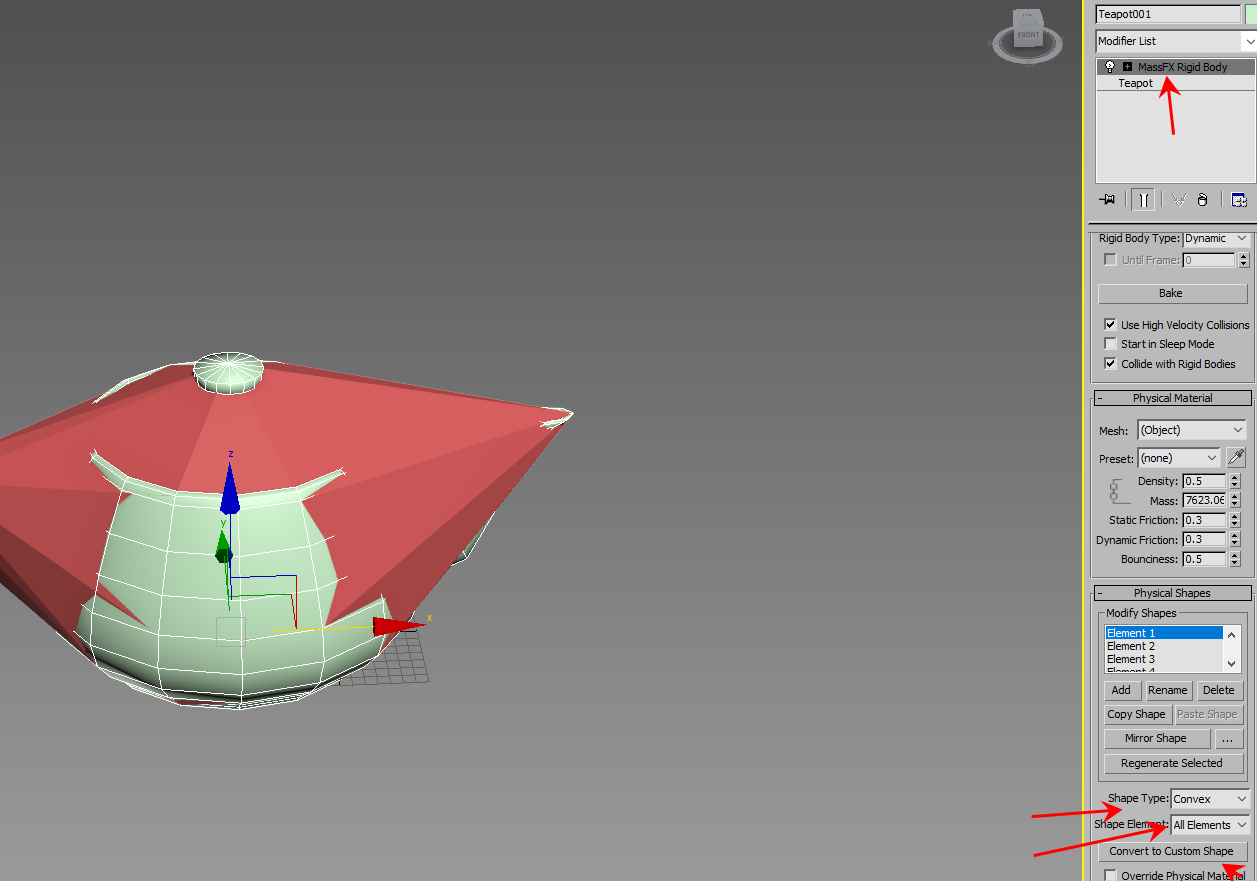

其他方法生成包围盒

导出FBX也没啥特别设置，就是包围盒的模型命名 ： UCX_ + 原模型名称

例如 ：

• 原模型 ：Teapot001

• 包围盒： UCX_Teapot001_001

• 后缀001 : 为包围盒模型递增，一个模型可有多个包围盒拼合成碰撞体

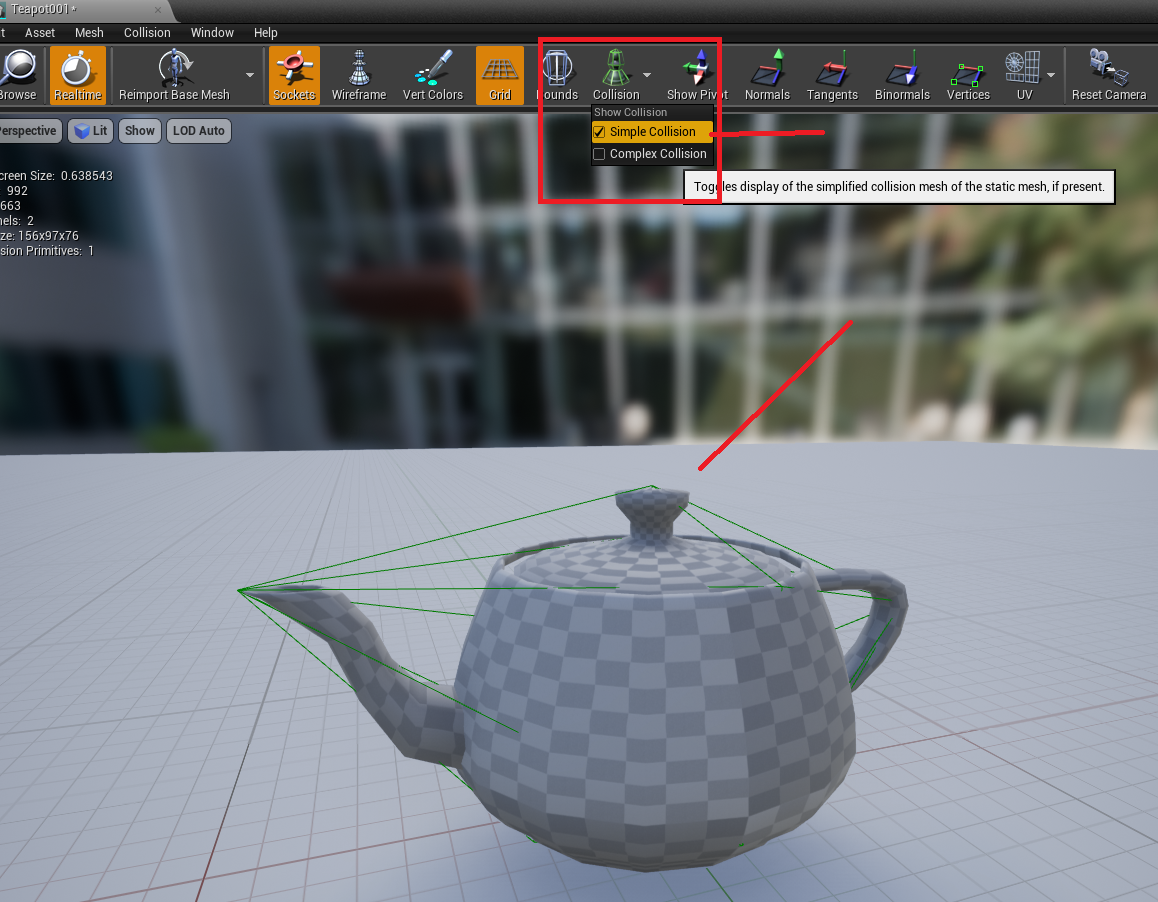

导入UE4之后将自动识别。
